Зенитные фонари не только обеспечивают равномерное естественное освещение помещения, но и позволяют организовать вытяжную вентиляцию и дымоудаление, повышая безопасность здания в чрезвычайных ситуациях. К тому же, зенитные фонари придают зданию особую эстетическую ценность, создавая ощущение легкости и простора.
На современных архитектурных объектах можно увидеть световые купола самой разнообразной формы. С появлением поликарбоната стало возможным остеклять зенитные фонари арочными конструкциями. Высокая прочность и гибкость, прозрачность и устойчивость к различным воздействиям, а также высокая тепло- и звукоизоляция – именно эти характеристики обеспечили поликарбонату популярность в качестве материала для остекления световых куполов.

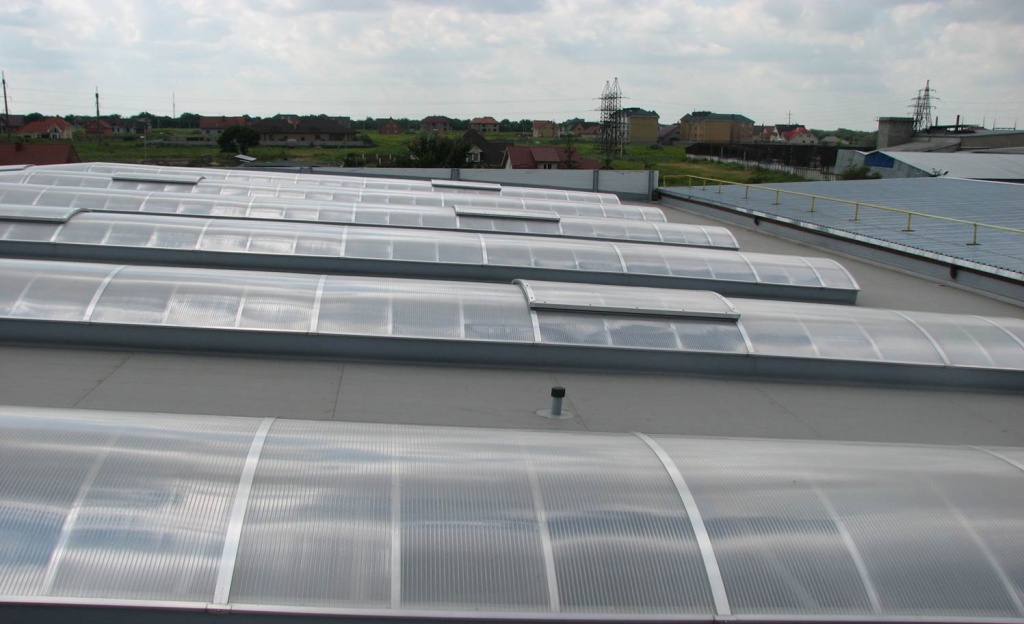

Арочная схема зенитного фонаря
Рассмотрим подробнее арочную схему зенитного фонаря, при остеклении которого используются листы сотового поликарбоната Novattro. Листы толщиной 4-10 мм имеют Н-образную структуру, что придает им высокую гибкость (к примеру, минимальный радиус изгиба листа 4 мм – 0,7 м, 10 мм – 1,5м). Это позволит создать нестандартную архитектурную форму купола, если эстетика здания выходит на первый план. Использование листов Novattro толщиной 16-32 мм при остеклении зенитного фонаря способствует выполнению технических функций. Специально разработанная Х-структура такого листа обеспечит оптимальное сочетание прочности, прозрачности конструкции и высокой теплоизоляции. Рассматриваемая нами арочная схема зенитного фонаря является самонесущей конструкцией, не требующей опор благодаря легкому весу листа сотового поликарбоната Novattro. Если проектируется стационарный фонарь, то можно не применять алюминиевые профили — конструкция получится легкой и прочной, ее герметичность обеспечат резиновые уплотнители (не содержащие хлор).
Двускатная схема зенитного фонаря
Если конструкция зенитного фонаря предполагает наличие открывающихся створок для вентиляции помещения, целесообразно применять двускатную схему остекления. Помимо перечисленных преимуществ листов Novattro, дополнительным плюсом в этой схеме является применение маломощных электрических приводов, управляющих створками. Уменьшение мощности происходит за счет облегчения конструкции при использовании поликарбоната Novattro вместо стекла (листы сотового поликарбоната в 12 раз легче). При возникновении ситуации отказа одного из электроприводов створки фонаря останутся целыми, потому что поликарбонат очень прочный. Стекло в подобной ситуации может лопнуть.
Более того, если существует риск вандализма или случайных повреждений, при остеклении зенитного фонаря лучше использовать листы монолитного поликарбоната Novattro, поскольку он в 250 раз прочнее стекла и при ударах не разрушается. Завод «СафПласт» — первый в России производитель листов монолитного поликарбоната Novattro Fire Resistant, соответствующих группе горючести материалов Г1. Использование таких материалов необходимо в условиях повышенных требований к пожаробезопасности жилых и общественных сооружений.
В конструкциях, где необходимо обеспечить повышенную светопропускаемость и равномерное освещение помещения при сохранении высокой прочности зенитного фонаря, возможно использовать листы монолитного поликарбоната с призматической поверхностью Novattro Prism, обеспечивающей равномерное рассеивание света. Листы сотового и монолитного поликарбоната Novattro имеют защитный УФ-слой, гарантирующий стабильность физико-механических показателей. Гарантийный срок на листы составляет 14 лет (расчетный срок эксплуатации – более 20 лет по протоколу испытаний НИИ Мосстрой и АкадемСиб). Использование материала Novattro при остеклении зенитных фонарей обеспечит многофункциональность и долговечность конструкции.
Журнал «Кровли №1/2012»
